解析倒順開關控制單相電動機正反轉電路
發布時間：2015-04-28 09:06:18 來源：喜開特防爆電機 查看： 次
下面喜開特電機所介紹的電路是單相電動機通過調整運行繞組的首尾來實現正反轉的電路圖，該電路圖用于運行繞組與輔助繞組不能互換實現正反轉的單相電動機中。

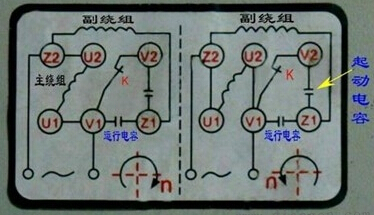

上圖即為單相電動機正轉與反轉的電路圖，我們可以看到該電路就是通過調整運行繞組的首尾來實現正轉與反轉的。那么當某些場合需要正、反轉工作時，我們可以通過倒順開關來實現轉換。喜開特電路圖如下：
正轉時電流方向：L>>>5>>>6>>>4>>>3>>>運行繞組>>>1>>>2>>>N
反轉時電流方向：L>>>5>>>6>>>4>>>1>>>運行繞組>>>3>>>2>>>N
通過電流方向可以明確看出，運行繞組在正、反轉時首尾是互換的 。
