異步電動機反接制動控制線路圖
發布時間：2015-05-09 10:19:20 來源：喜開特防爆電機 查看： 次

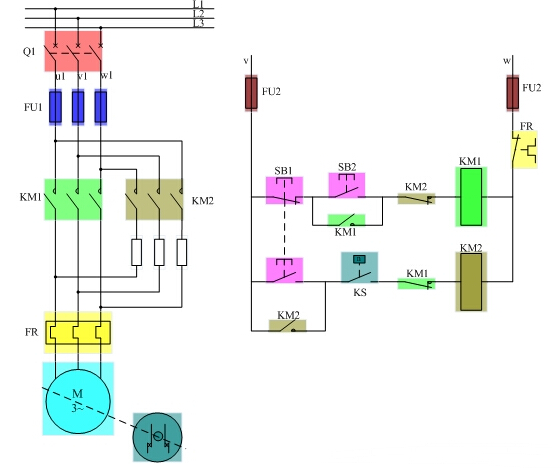

喜開特下圖為異步電動機反接制動的控制線路。
值得注意的是：SB1使用了復合按鈕，并在復合按鈕的動合觸點上并聯KM2的動合觸點，使KM2能自鎖。這樣在用手轉動主軸從而帶動電動機時，雖然KS動合觸點閉合，但由于此時沒有按下停止按鈕SB1，因此KM2不會得電，電動機也就不會反接電源制動，只有在按下停止按鈕SB1時，KM2才得電，制動線路才能接通。
