同步發電機空載運行探究分析
發布時間：2015-05-20 09:50:52 來源：喜開特防爆電機 查看： 次
電樞繞組不帶任何負載時的運行情況，稱為空載運行�？蛰d運行是同步發電機最簡單的運行方式，其氣隙磁場由轉子磁勢單獨建立，分析較為簡單。
一、空載氣隙磁場

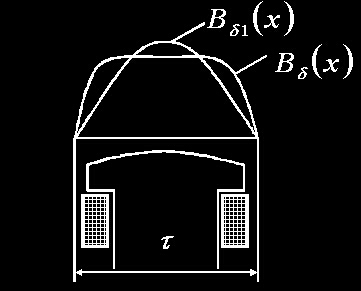

凸極電機：氣隙不均、徑向磁密分布近似于平頂?shù)牟ㄐ�、中線上磁密為0、磁密分解出空間基波和諧波。偏心氣隙可以使氣隙磁密分布接近正弦。

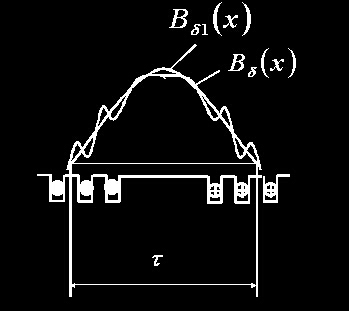

隱極電機：氣隙視為均勻、勵磁磁勢分布為階梯形、齒槽影響與磁密波動。合理地選擇大齒的寬度可以使氣隙磁密分布接近正弦。
感應電勢的波形和大小與氣隙磁密的分布形狀及幅值大小緊密相關，在設計和制造電機時，應采取適當?shù)拇胧垣@得盡可能接近正弦分布的氣隙磁密，從而得到品質較高的感應電勢。
二、空載特性

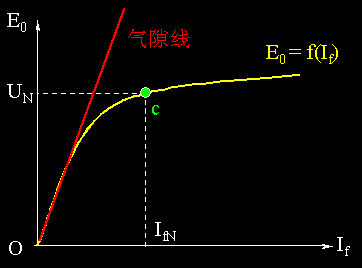

空載特性： n=n1, Ia=0時, E0=f(If), E0∝Ff，If∝Ff
空載特性E0=f(If)與電機磁路的磁化曲線Fff(Ff)具有類似的變化規律。
當If較小時，F(xiàn)f較小，磁路不飽和，E0=f(If)呈直線（將其延長后的射線稱為氣隙線）。
If增大時，磁路逐漸飽和，磁化曲線開始進入飽和段。
為了合理地利用材料，空載額定電壓UN一般設計在空載特性的彎曲處。
空載特性可以通過計算或試驗得到。試驗測定的方法與直流發電機類似。
同步電機的空載特性也常用標么值表示，空載電勢以額定電壓UN為基值，取E0=UN時的勵磁電流IfN(稱為額定勵磁電流)為勵磁電流的基值。
用標么值表示的空載特性具有典型性，不論電機容量的大小，電壓的高低，其空載特性彼此非常接近。
空載特性在同步發電機理論中有著重要作用：
① 判斷電機設計是否合理。
②空載特性結合短路特性(在后面介紹 )可以求取同步電抗的不飽和值。
③通過測取空載特性來判斷三相繞組的對稱性以及勵磁系統的故障。
